Jak działa kolektor słoneczny?

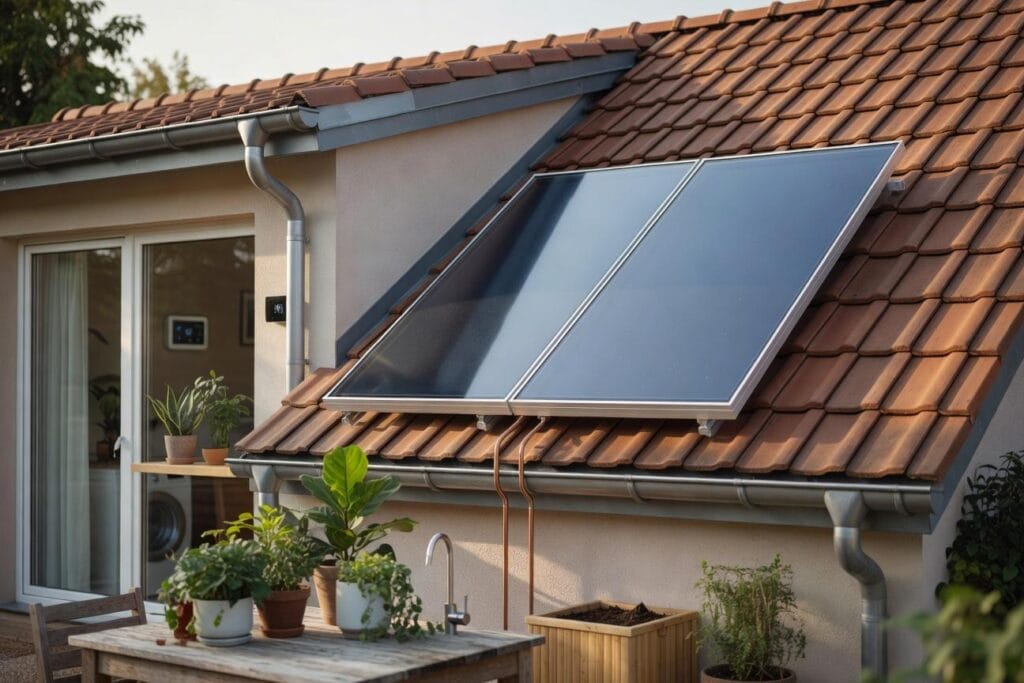

Kolektor słoneczny to urządzenie, które dokonuje konwersji energii promieniowania słonecznego na ciepło użytkowe. W odróżnieniu od paneli fotowoltaicznych, które produkują energię elektryczną, kolektor słoneczny podgrzewa czynnik roboczy, a następnie przekazuje zebraną energię cieplną do instalacji grzewczej budynku. Kolektory słoneczne są najczęściej montowane na dachu lub na gruncie, gdzie mają nieograniczony dostęp do promieni słonecznych. Zasada działania kolektora słonecznego opiera się na prostych zasadach termodynamiki – pochłanianiu promieniowania, przekazywaniu ciepła i cyrkulacji płynu. Dzięki temu możliwe jest efektywne wykorzystanie darmowej energii słonecznej do podgrzewania wody użytkowej oraz wspomagania centralnego ogrzewania.

Do czego służy kolektor słoneczny

Głównym zastosowaniem kolektora słonecznego jest podgrzewanie ciepłej wody użytkowej (CWU) w domach jednorodzinnych, budynkach wielorodzinnych, obiektach użyteczności publicznej oraz w obiektach rekreacyjnych, takich jak baseny. Kolektory słoneczne mogą także wspomagać centralne ogrzewanie, dostarczając ciepło do instalacji grzewczej, szczególnie w okresach przejściowych, gdy zapotrzebowanie na ogrzewanie jest umiarkowane. W praktyce oznacza to, że instalacja solarna z kolektorami może pokryć od 50% do 70% rocznego zapotrzebowania na ciepłą wodę użytkową, a w miesiącach letnich nawet 100%. To przekłada się na realne oszczędności w rachunkach za energię oraz zmniejszenie emisji CO₂. Coraz częściej kolektory słoneczne są również wykorzystywane w procesach technologicznych, suszarnictwie czy podgrzewaniu wody basenowej.

Kolektor słoneczny a panele fotowoltaiczne

Choć zarówno kolektor słoneczny, jak i panele fotowoltaiczne wykorzystują energię promieniowania słonecznego, ich zasada działania i efekty końcowe są zupełnie inne. Kolektor słoneczny zamienia promieniowanie słoneczne na energię cieplną, która jest magazynowana w zasobniku i używana do podgrzewania wody lub wspomagania ogrzewania. Panele fotowoltaiczne natomiast przekształcają energię słoneczną bezpośrednio w energię elektryczną za pomocą zjawiska fotowoltaicznego. Różnica funkcjonalna jest kluczowa: kolektory słoneczne nie produkują prądu, a jedynie energię cieplną. W praktyce oznacza to, że instalacja solarna z kolektorami najlepiej sprawdza się w budynkach, gdzie głównym zapotrzebowaniem jest ciepła woda użytkowa, podczas gdy fotowoltaika służy do zasilania odbiorników elektrycznych. Nie oznacza to jednak, że systemy te się wykluczają – w nowoczesnych domach często stosuje się oba rozwiązania równolegle, aby maksymalnie wykorzystać potencjał energii słonecznej.

Jak działa kolektor słoneczny krok po kroku

Zrozumienie zasady działania kolektora słonecznego wymaga przeanalizowania czterech podstawowych etapów: absorpcji promieniowania, transportu ciepła, wymiany ciepła w zasobniku oraz cyrkulacji płynu. Poniżej opisano każdy z tych kroków w sposób szczegółowy.

Etap 1: Absorpcja i pochłanianie promieniowania słonecznego

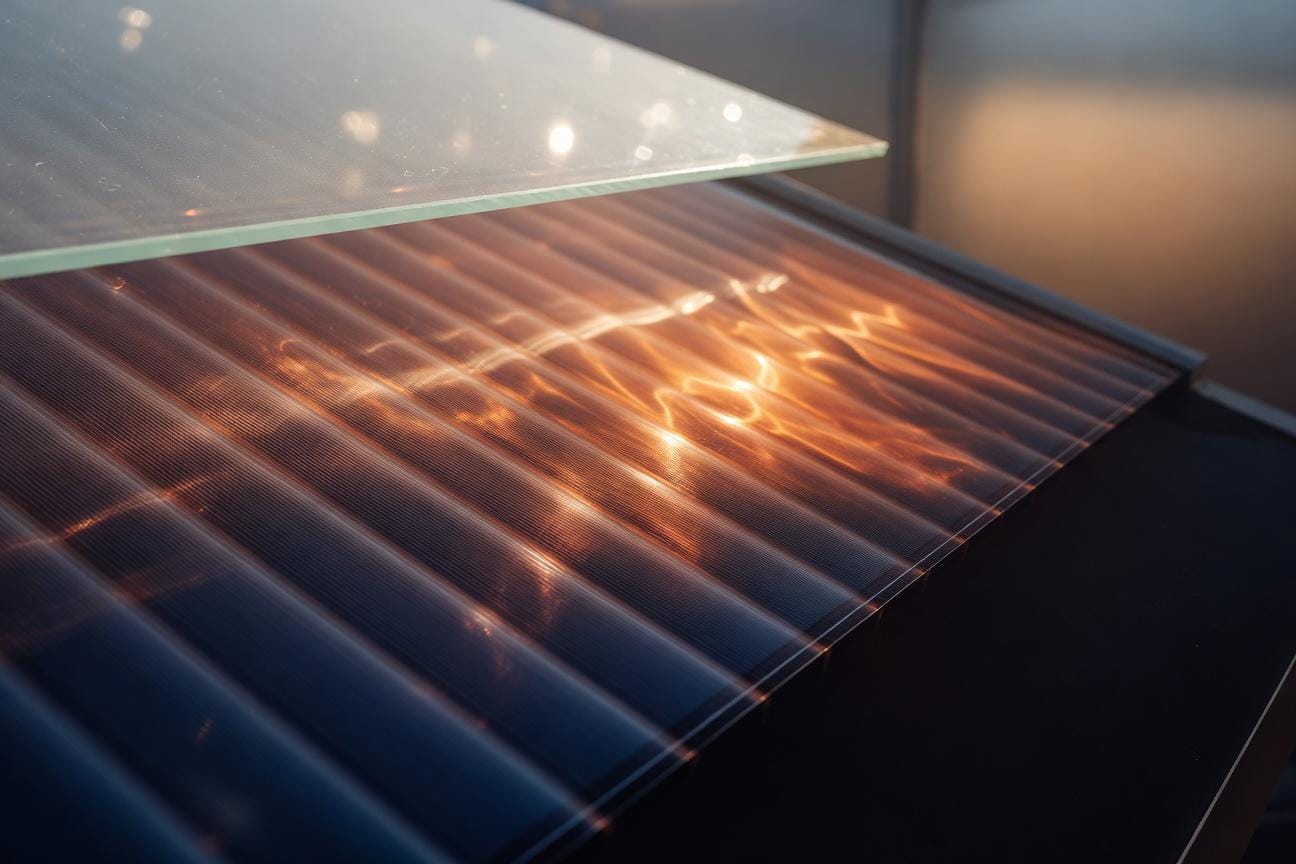

Sercem każdego kolektora słonecznego jest absorber – specjalna powierzchnia wykonana najczęściej z metalu (miedzi lub aluminium) pokryta specjalną powłoką, która doskonale pochłania promieniowanie słoneczne i minimalizuje straty ciepła przez emisję. Absorber znajduje się wewnątrz obudowy kolektora, zwykle pod przezroczystym pokryciem (np. szkłem hartowanym), które chroni go przed wpływem warunków atmosferycznych, a jednocześnie przepuszcza promienie słoneczne. Gdy promienie słoneczne padają na absorber, jego temperatura gwałtownie rośnie – może osiągnąć nawet 80-120°C w zależności od natężenia nasłonecznienia i rodzaju kolektora. To właśnie absorber jest elementem, który bezpośrednio zamienia energię promieniowania słonecznego na energię cieplną.

Etap 2: Rola czynnika roboczego i transport ciepła

Rozgrzany absorber oddaje swoje ciepło do czynnika roboczego, który przepływa przez kanały lub rury przylegające do absorbera. Czynnikiem roboczym w instalacjach solarnych jest najczęściej roztwór glikolu (mieszanina glikolu propylenowego z wodą), który ma niską temperaturę zamarzania i wysoką temperaturę wrzenia, co zapewnia bezpieczną pracę instalacji przez cały rok. Płyn solarny przepływa przez absorber, odbiera ciepło i nagrzewa się, a następnie transportuje je dalej – w kierunku zasobnika z wodą użytkową. Proces ten zachodzi w obiegu zamkniętym, co oznacza, że czynnik roboczy krąży w pętli między kolektorem a zasobnikiem, nie mieszając się z wodą użytkową.

Etap 3: Wymiana ciepła w zasobniku CWU

Nagrzany czynnik roboczy trafia do zasobnika ciepłej wody użytkowej, gdzie oddaje swoje ciepło poprzez wymiennik ciepła, którym najczęściej jest wężownica. Wężownica to spiralnie zwinięta rura umieszczona wewnątrz zasobnika, przez którą przepływa gorący płyn solarny. Ciepło przenika przez ściankę wężownicy do otaczającej ją wody użytkowej, podgrzewając ją. W miarę oddawania ciepła czynnik roboczy ochładza się i jest gotowy do ponownego obiegu. W nowoczesnych zasobnikach stosuje się często konstrukcje dwupłaszczowe lub wymienniki płytowe, ale wężownica pozostaje najpopularniejszym rozwiązaniem ze względu na prostotę i niezawodność.

Etap 4: Pompa obiegowa, sterownik i cyrkulacja płynu

Schłodzony czynnik roboczy wraca do kolektora, aby ponownie odebrać ciepło z absorbera. Obieg ten jest wymuszany przez pompę obiegową, która uruchamia się na podstawie sygnału ze sterownika. Sterownik solarny monitoruje temperaturę w kolektorze oraz w zasobniku i włącza pompę w momencie, gdy temperatura w kolektorze jest wyższa niż w zasobniku o zadaną różnicę (najczęściej 6-10°C). Dzięki temu ciepło jest efektywnie transportowane tylko wtedy, gdy rzeczywiście może zostać wykorzystane. Gdy temperatura w kolektorze spada poniżej temperatury w zasobniku, pompa wyłącza się, zapobiegając wychładzaniu wody. Sterownik pełni więc kluczową rolę w optymalizacji pracy całej instalacji solarnej.

Rodzaje kolektorów słonecznych

Na rynku dostępne są dwa podstawowe typy kolektorów słonecznych: kolektory płaskie i kolektory próżniowe. Różnią się one konstrukcją, technologią, efektywnością, ceną oraz optymalnym zakresem zastosowania. Wybór odpowiedniego rodzaju kolektora ma kluczowe znaczenie dla opłacalności całej instalacji solarnej.

Kolektory płaskie – zalety, wady i zastosowanie

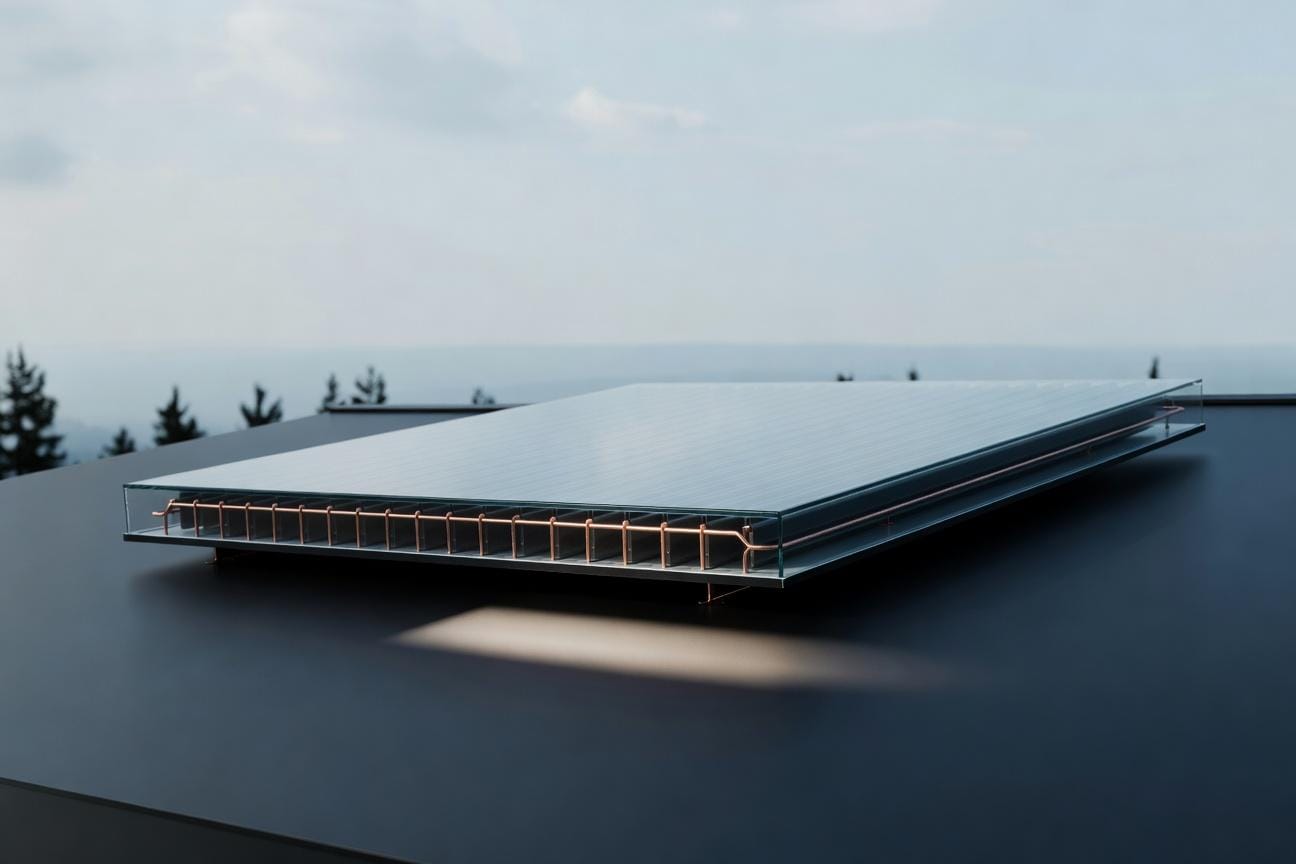

Kolektory płaskie to najpopularniejsze i najczęściej wybierane rozwiązanie na polskim rynku. Ich konstrukcja składa się z płaskiego absorbera umieszczonego w izolowanej obudowie z przezroczystym pokryciem. Są stosunkowo proste w budowie, co przekłada się na niższą cenę w porównaniu do kolektorów próżniowych. Kolektory płaskie najlepiej sprawdzają się od wiosny do jesieni, gdy nasłonecznienie jest wysokie, a temperatury zewnętrzne umiarkowane. Ich sprawność spada w okresie zimowym, szczególnie przy dużym zachmurzeniu i niskich temperaturach, ale nadal są w stanie dostarczać ciepło, choć z mniejszą wydajnością. Do zalet kolektorów płaskich należy zaliczyć: stosunkowo niski koszt zakupu i montażu, prostą konstrukcję, łatwość integracji z istniejącymi systemami grzewczymi oraz dobrą efektywność w sezonie letnim. Wadami są: wyższe straty ciepła w chłodne dni, niższa sprawność przy dużym zachmurzeniu oraz gorsze parametry w okresie zimowym. Kolektory płaskie są idealnym wyborem dla domów, w których głównym zastosowaniem jest podgrzewanie ciepłej wody użytkowej od wiosny do jesieni, a dodatkowo mogą wspomagać centralne ogrzewanie w okresach przejściowych.

Kolektory próżniowe – zalety, wady i zastosowanie

Kolektory próżniowe są bardziej zaawansowaną technologią. Ich absorbery umieszczone są w szklanych rurach, z których wypompowano powietrze, tworząc próżnię. Próżnia stanowi doskonałą izolację cieplną, minimalizując straty ciepła do otoczenia. Dzięki temu kolektory próżniowe osiągają wysoką sprawność nawet przy niskich temperaturach zewnętrznych, dużym zachmurzeniu oraz w okresie zimowym. Są one szczególnie efektywne w miesiącach przejściowych (wiosna, jesień) i zimą, gdy kolektory płaskie tracą na wydajności. Do zalet kolektorów próżniowych należą: wysoka sprawność przez cały rok, niższe straty ciepła, możliwość pracy przy dużym zachmurzeniu, lepsze parametry w niskich temperaturach oraz wyższa temperatura czynnika roboczego na wyjściu. Wadami są: wyższa cena zakupu i montażu, bardziej skomplikowana konstrukcja, większa podatność na uszkodzenia mechaniczne rur szklanych oraz wrażliwość na gradobicie i obciążenia wiatrem. Kolektory próżniowe są zalecane w budynkach, gdzie instalacja solarna ma pracować całorocznie, wspomagać centralne ogrzewanie, a także w miejscach o mniejszym nasłonecznieniu i chłodniejszym klimacie.

Porównanie kolektorów płaskich i próżniowych

Aby ułatwić wybór odpowiedniego rozwiązania, poniżej przedstawiono tabelę porównującą najważniejsze cechy obu typów kolektorów słonecznych.

Kiedy wybrać kolektor płaski, a kiedy próżniowy

Wybór między kolektorem płaskim a próżniowym zależy przede wszystkim od indywidualnych potrzeb użytkownika, lokalizacji budynku oraz planowanego zakresu wykorzystania instalacji solarnej. Kolektor płaski będzie lepszym wyborem w następujących sytuacjach: budżet inwestycyjny jest ograniczony, instalacja ma pracować głównie od kwietnia do października, dom znajduje się w regionie o dobrym nasłonecznieniu, a głównym celem jest podgrzewanie ciepłej wody użytkowej. Kolektor próżniowy z kolei sprawdzi się lepiej, gdy: instalacja ma pracować całorocznie, planowane jest wspomaganie centralnego ogrzewania przez większą część roku, budynek znajduje się w chłodniejszym lub bardziej zacienionym regionie, a priorytetem jest maksymalizacja zysków ciepła nawet przy mniej sprzyjających warunkach pogodowych. W praktyce coraz więcej inwestorów decyduje się na kolektory próżniowe, mimo wyższej ceny, ze względu na ich wyższą całoroczną efektywność i lepsze parametry w trudniejszych warunkach.

Jak dobrać instalację solarną do potrzeb domu

Dobór odpowiedniej instalacji solarnej wymaga uwzględnienia kilku kluczowych czynników. Przede wszystkim należy określić zapotrzebowanie na ciepłą wodę użytkową – dla domu jednorodzinnego przyjmuje się średnio 40-60 litrów ciepłej wody na osobę dziennie. W przypadku wspomagania centralnego ogrzewania zapotrzebowanie wzrasta znacząco, a instalacja musi być odpowiednio większa. Kolejnym krokiem jest ocena warunków montażowych: dostępna powierzchnia dachu, jego kąt nachylenia i orientacja względem stron świata. Optymalne ustawienie kolektorów to kierunek południowy, a kąt nachylenia kolektorów powinien wynosić 35-45°, choć dopuszcza się odchylenia. Ważna jest również analiza zacienienia – drzewa, kominy czy sąsiednie budynki mogą znacząco obniżyć wydajność instalacji. Wreszcie należy wziąć pod uwagę sezonowość użytkowania: jeśli instalacja ma pracować tylko w sezonie letnim, wystarczy kolektor płaski o umiarkowanej powierzchni. Jeśli celem jest całoroczne wspomaganie CO, konieczne będą kolektory próżniowe o większej powierzchni absorbera.

Najważniejsze elementy systemu solarnego

Kompletna instalacja solarna składa się z kilku kluczowych komponentów, które muszą być ze sobą odpowiednio dobrane i zintegrowane. Oprócz samego kolektora słonecznego (lub zestawu kolektorów) niezbędne są: absorber (wbudowany w kolektor), czynnik roboczy (roztwór glikolu), zasobnik ciepłej wody (tzw. bojler) z wężownicą, pompa obiegowa, sterownik solarny oraz naczynie wzbiorcze i zawory bezpieczeństwa. Zasobnik powinien być odpowiednio duży – dla 4-osobowej rodziny zaleca się pojemność 250-300 litrów. Wężownica w zasobniku musi mieć odpowiednią powierzchnię wymiany ciepła, aby efektywnie przekazywać energię z czynnika roboczego do wody użytkowej. Pompa obiegowa powinna być energooszczędna i dostosowana do wysokości podnoszenia oraz wydajności obiegu. Sterownik solarny umożliwia regulację pracy układu, monitorowanie temperatur i optymalizację cyrkulacji. Wszystkie te elementy tworzą spójny system solarny, który – prawidłowo zaprojektowany i zamontowany – może służyć przez wiele lat z wysoką wydajnością.

Najczęstsze pytania o kolektory słoneczne (FAQ)

Czy kolektor słoneczny produkuje prąd?

Nie, kolektor słoneczny nie produkuje energii elektrycznej. Zamienia energię promieniowania słonecznego na ciepło, które jest wykorzystywane do podgrzewania wody użytkowej lub wspomagania centralnego ogrzewania. Do produkcji prądu służą panele fotowoltaiczne (PV).

Jaki kolektor wybrać – płaski czy próżniowy?

To zależy od budżetu, lokalizacji i planowanego zakresu użytkowania. Jeśli instalacja ma pracować głównie od wiosny do jesieni i priorytetem jest niski koszt, wybierz kolektor płaski. Jeśli chcesz korzystać z instalacji całorocznie, wspomagać CO i mieszkasz w chłodniejszym regionie, lepszym wyborem będzie kolektor próżniowy.

Czy kolektor słoneczny działa zimą?

Tak, kolektor słoneczny działa również zimą, choć jego wydajność jest niższa niż w miesiącach letnich. Kolektory próżniowe radzą sobie znacznie lepiej w niskich temperaturach i przy zachmurzeniu niż kolektory płaskie, dzięki izolacji próżniowej minimalizującej straty ciepła.

Czy instalacja solarna opłaca się w Polsce?

Tak, instalacja solarna z kolektorami słonecznymi jest opłacalna w Polsce, szczególnie w domach z dużym zapotrzebowaniem na ciepłą wodę użytkową. Warunki nasłonecznienia w Polsce są porównywalne z Niemcami czy Holandią, gdzie kolektory są powszechnie stosowane. Okres zwrotu inwestycji wynosi zazwyczaj od 5 do 10 lat, w zależności od kosztów instalacji i cen energii.

Czy kolektor słoneczny wymaga konserwacji?

Tak, instalacja solarna wymaga okresowej konserwacji, choć nie jest to uciążliwe. Zaleca się coroczną kontrolę ciśnienia w obiegu, stanu płynu solarnego (co 2-3 lata wymiana), czyszczenie szyb kolektorów oraz sprawdzenie działania pompy i sterownika. Regularna konserwacja zapewnia wysoką sprawność i długą żywotność systemu.

Ile kosztuje instalacja kolektorów słonecznych?

Koszt kompletnej instalacji solarnej dla domu jednorodzinnego waha się od 8 000 do 15 000 zł w przypadku kolektorów płaskich oraz od 12 000 do 20 000 zł w przypadku kolektorów próżniowych. Cena zależy od liczby kolektorów, wielkości zasobnika, rodzaju zastosowanych komponentów oraz kosztów montażu. Możliwe jest również uzyskanie dofinansowania z programów takich jak „Czyste Powietrze” czy „Mój Prąd”.

Podsumowanie

Kolektor słoneczny to sprawdzone i efektywne źródło ciepła do zamiany energii promieniowania słonecznego na energię cieplną. Jego działanie opiera się na czterech etapach: absorpcji promieniowania przez absorber, transporcie ciepła przez czynnik roboczy (najczęściej roztwór glikolu), wymianie ciepła w zasobniku poprzez wężownicę oraz cyrkulacji płynu wymuszanej przez pompę obiegową i sterownik. Główne rodzaje kolektorów – płaskie i próżniowe – różnią się budową, efektywnością i ceną, co pozwala dopasować rozwiązanie do indywidualnych potrzeb.

Najważniejsze wnioski z artykułu:

1. Kolektor słoneczny nie produkuje prądu, a wyłącznie ciepło – to podstawowa różnica względem fotowoltaiki.
2. Instalacja solarna z kolektorami opłaca się szczególnie w budynkach z dużym zapotrzebowaniem na ciepłą wodę użytkową.
3. Kolektory płaskie są tańsze, ale mniej efektywne w chłodniejszych miesiącach; kolektory próżniowe pracują wydajniej przez cały rok, ale kosztują więcej.
4. Dobór instalacji powinien uwzględniać zapotrzebowanie na ciepło, warunki montażowe, nasłonecznienie oraz sezonowość użytkowania.
5. Regularna konserwacja i odpowiednio dobrane komponenty (pompa, sterownik, zasobnik) są kluczowe dla długotrwałej i efektywnej pracy systemu solarnego.

Inwestycja w kolektory słoneczne ma największy sens w domach, gdzie priorytetem jest obniżenie kosztów energii, zwiększenie niezależności energetycznej i zmniejszenie śladu węglowego. Więcej szczegółowych informacji na temat doboru i działania instalacji solarnych można znaleźć w poradnikach technicznych renomowanych producentów, takich jak Hewalex i KOSPEL, a także w artykułach branżowych dostępnych na portalach specjalistycznych.
